Вода в пневмосистеме — главный враг промышленного оборудования. Она вызывает коррозию трубопроводов, смывает смазку с пневмоинструмента, приводит к преждевременному выходу из строя клапанов и цилиндров. В пищевой промышленности влажный воздух может стать причиной брака продукции. Решение проблемы — правильная организация отвода конденсата с помощью конденсатоотводчиков.
Компания «Дилекс» поставляет надежные конденсатоотводчики GEPROM для компрессорного оборудования любых типов. В этой статье разберем, какие бывают конденсатоотводчики, как они работают и как выбрать оптимальное решение для вашей пневмосистемы.
Модельный ряд конденсатоотводчиков GEPROM
Таймерные конденсатоотводчики CDT
| Модель | Произв. мл/сек | Произв. л/мин | Давление бар | Соединение | Питание | Габариты (Д×Ш×В) мм | Вес кг |
|---|---|---|---|---|---|---|---|
| CDT-16 | 160 | 6,4 | 16 | R 1/2" - Rc 1/2" | 220V / 50Hz | 92×90×122 | 0,6 |
| CDT-40 | 160 | 6,4 | 40 | Rc 1/2" - Rc 1/2" | 220V / 50Hz | 94×94×130 | 0,9 |
Поплавковые конденсатоотводчики CDM
| Модель | Произв. мл/сек | Произв. л/мин | Давление бар | Соединение | Питание | Габариты (Д×Ш×В) мм | Вес кг |
|---|---|---|---|---|---|---|---|
| CDM-R | 46,7 | 2,8 | 20 | Rc 1/2" - Rc 1/2" | - | 135×110×130 | 0,6 |
| CDM-AC* | - | - | 16 | M14×1,5 | - | 37×37×75 | 0,2 |
| CDM-S | 37,5 | 2,3 | 16 | Rc 1/2" - ⌀ 8 | - | 129×110×122 | 1,3 |
Электронные конденсатоотводчики CDS (без потерь)
| Модель | Произв. мл/сек | Произв. л/мин | Давление бар | Соединение | Питание | Габариты (Д×Ш×В) мм | Вес кг |
|---|---|---|---|---|---|---|---|
| CDS-200 | 3,4 | 0,2 | 16 | 1×Rc 1/2" - ⌀ 8 | 220V / 50Hz | 93×79×124 | 0,6 |
| CDS-400 | 18 | 1 | 16 | 2×Rc 1/2" - ⌀ 10 | 220V / 50Hz | 177×110×147 | 2,2 |
| CDS-800 | 25 | 1,5 | 16 | 3×Rc 1/2" - ⌀ 10 | 220V / 50Hz | 207×110×147 | 2,5 |
| CDS-HP | 12 | 0,7 | 50 | 2×Rc 1/2" - Rc 1/2" | 220V / 50Hz | 161×102×137 | 2,8 |
Почему вода опасна для пневмосистемы
Атмосферный воздух всегда содержит влагу. При сжатии в компрессоре влага конденсируется и оседает в виде воды. Если не удалять конденсат своевременно, возникают серьезные проблемы:
- Коррозия оборудования — ресиверы, трубопроводы и фильтры ржавеют изнутри, что сокращает их ресурс.
- Смыв смазки — вода вымывает смазочные материалы из пневмоцилиндров, клапанов и пневмоинструмента, вызывая повышенный износ.
- Брак продукции — в покраске, пищевой и фармацевтической промышленности влажный воздух делает продукцию непригодной.
- Замерзание зимой — конденсат может замерзнуть в трубопроводах и арматуре, полностью остановив производство.
Типы конденсатоотводчиков
Конденсатоотводчики (дренажи) бывают нескольких типов. Каждый имеет свои особенности, преимущества и сферы применения.

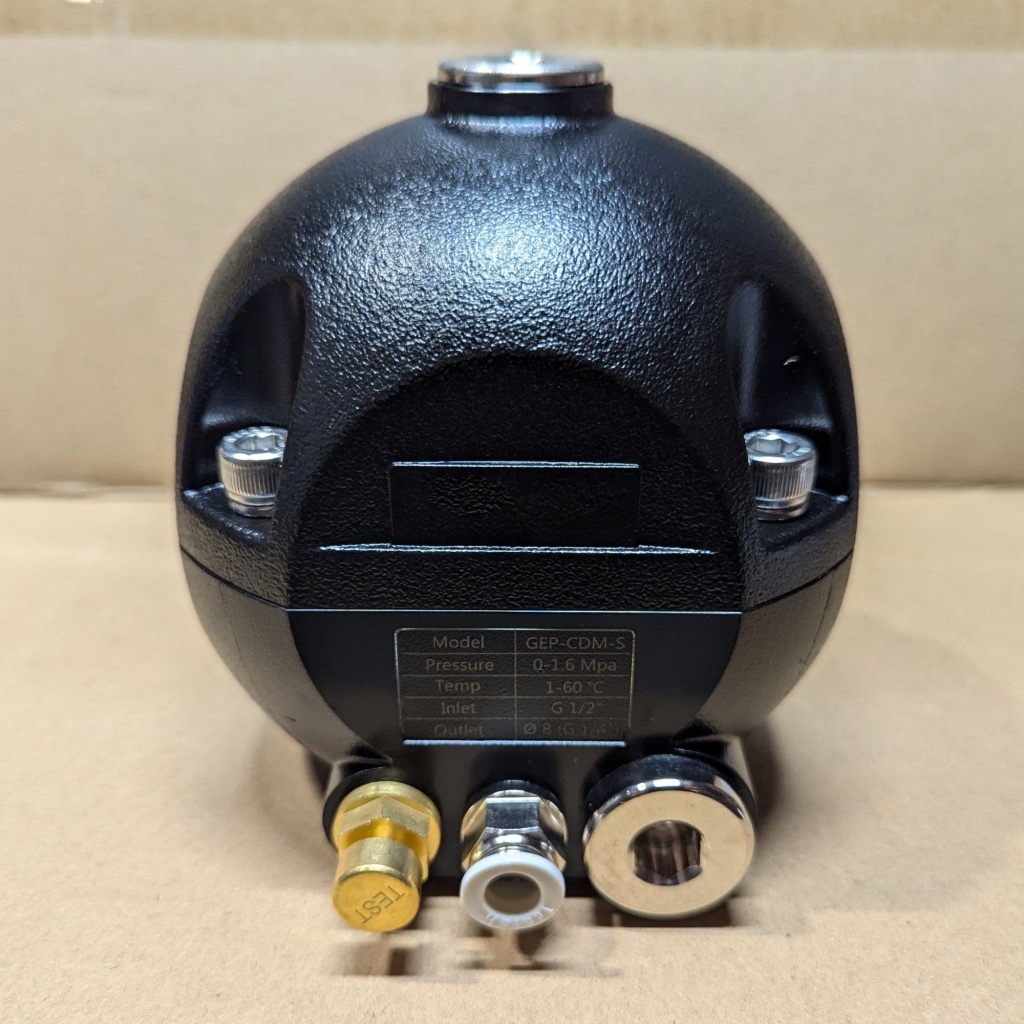

1. Поплавковые (механические) конденсатоотводчики CDM
Принцип работы основан на изменении уровня жидкости. При накоплении конденсата поплавок поднимается и открывает клапан. Как только вода уходит, поплавок опускается, и клапан закрывается.
- Плюсы: работают без электроэнергии, надежны, долговечны, подходят для больших объемов конденсата.
- Минусы: требуют регулярной очистки от загрязнений, не подходят для маслонасыщенного конденсата.

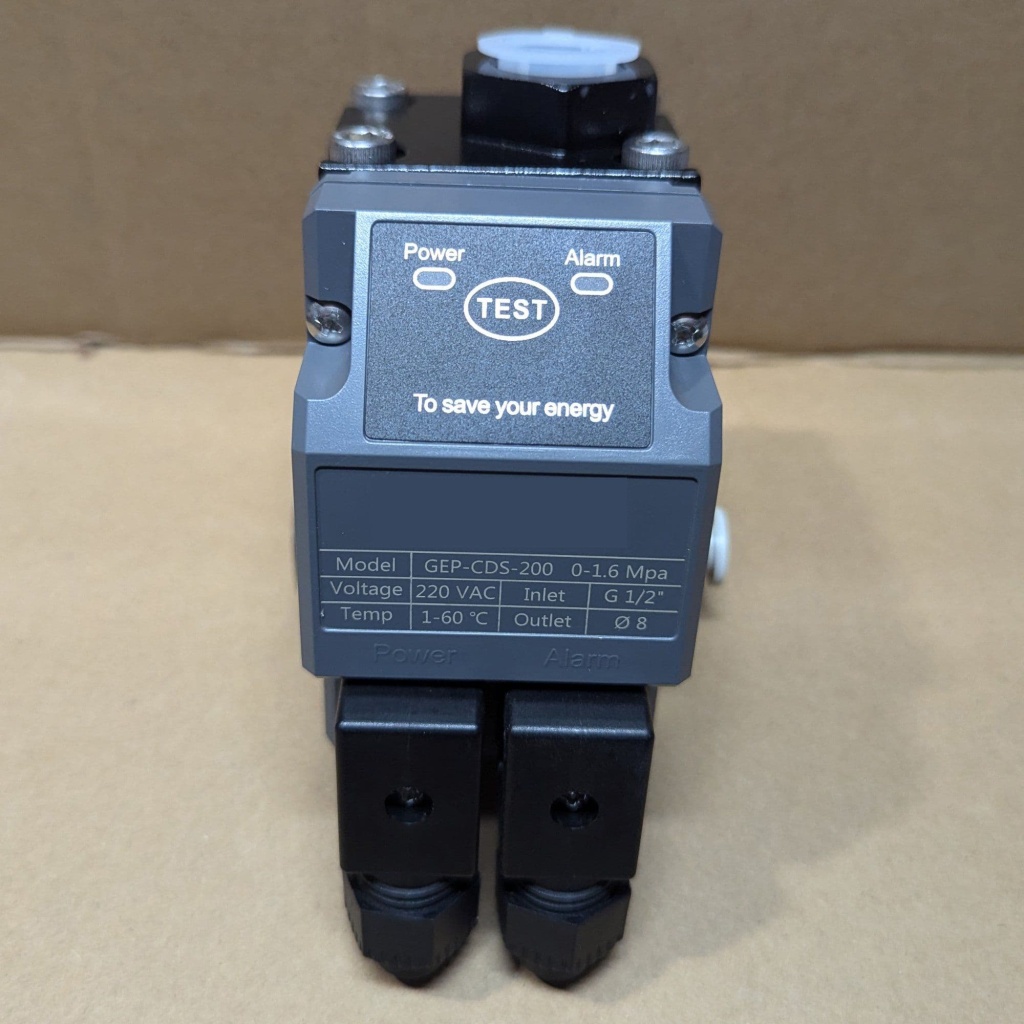

2. Электронные конденсатоотводчики CDS (с таймером или датчиком уровня)
Современные электронные дренажи работают по заданному циклу (например, открытие на 2–3 секунды каждые 10–20 минут) или по сигналу датчика уровня. Это наиболее эффективный и экономичный вариант.
- Плюсы: минимальный расход сжатого воздуха (теряется только при сливе), надежны, работают в широком диапазоне температур.
- Минусы: требуется электропитание 220В или 24В, более высокая стоимость.
3. Таймерные конденсатоотводчики CDT
Таймерные дренажи работают по заданному временному циклу — открываются на короткий интервал (обычно 0,5–3 секунды) через определенные промежутки времени (от 1 до 60 минут). Это бюджетное и простое решение для систем с предсказуемым объемом конденсата.
- Плюсы: низкая стоимость, простота настройки, компактные размеры, работа до 40 бар (модель CDT-40).
- Минусы: возможны потери сжатого воздуха при неправильной настройке интервала слива.

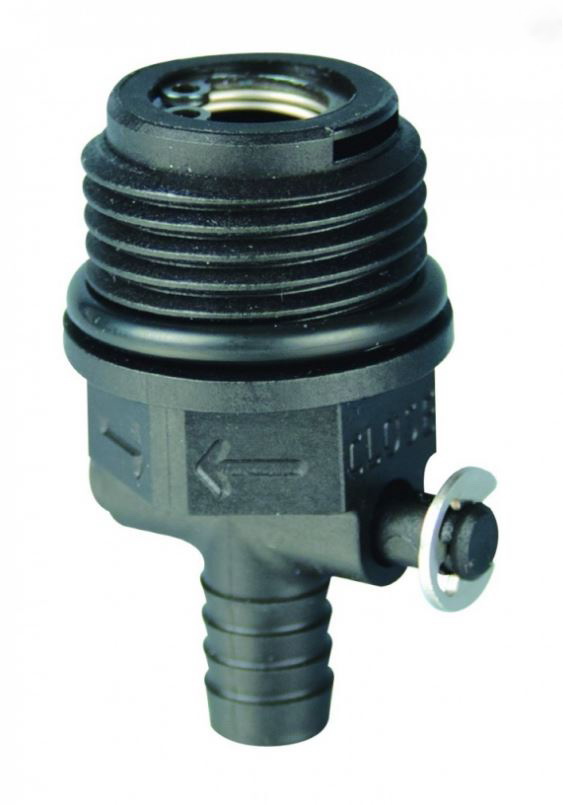

4. Конденсатоотводчики с принудительным сливом (ручные)
Самый простой вариант — вентиль или кран в нижней точке ресивера или фильтра. Оператор вручную открывает его для слива воды.
Где устанавливать конденсатоотводчики
Чтобы система осушки работала эффективно, конденсатоотводчики должны быть установлены во всех местах возможного скопления воды:
- В ресивере (воздухосборнике) — в нижней точке, где скапливается основной объем конденсата.
- После осушителя воздуха — для удаления влаги, выделившейся при охлаждении.
- После фильтров — особенно после фильтров-влагоотделителей.
- В нижних точках пневмомагистрали — на поворотах и в местах перепада высот.
- В системах сбора конденсата — перед подачей в масловодоотделитель.
Как выбрать конденсатоотводчик
Для расчета используйте простое правило: на 1 кВт мощности компрессора приходится около 1 литра конденсата в час (в зависимости от влажности воздуха).
2. Рабочее давление
Конденсатоотводчик должен быть рассчитан на максимальное давление в системе. Для промышленных компрессоров это обычно 10–16 бар, но есть модели до 50 бар (CDS-HP).
3. Температура конденсата
На выходе из компрессора температура может достигать 80–100°C. Убедитесь, что дренаж выдерживает эти значения.
4. Тип конденсата
Маслонасыщенный конденсат требует использования специальных дренажей, устойчивых к загрязнениям.
Сравнительная таблица: какой конденсатоотводчик выбрать
| Тип | Преимущества | Недостатки | Применение |
|---|---|---|---|
| Поплавковый (CDM) | Не требует электричества, надежен | Забивается при масляном конденсате | Чистые системы, большие объемы воды |
| Электронный (CDS) | Экономия воздуха, точный слив | Требует электропитания | Автоматизированные производства |
| Таймерный (CDT) | Низкая стоимость, компактность, до 40 бар | Возможны потери воздуха | Бюджетное решение |
| Ручной | Низкая стоимость, простота | Зависит от человека | Резерв, периодическое использование |
Частые ошибки при эксплуатации конденсатоотводчиков
Многие операторы закрывают сливные краны, чтобы «не дуло» воздухом. Это приводит к накоплению воды и быстрому выходу оборудования из строя.
❌ Ошибка 2: Неправильный выбор типа дренажа
Поплавковый конденсатоотводчик в системе с масляным компрессором быстро забивается и перестает работать.
❌ Ошибка 3: Отсутствие обогрева зимой
Конденсат на улице или в неотапливаемом помещении замерзает, разрывая корпус дренажа.
❌ Ошибка 4: Установка без фильтра перед дренажем
Грязь и ржавчина из ресивера попадают в механизм конденсатоотводчика и выводят его из строя.

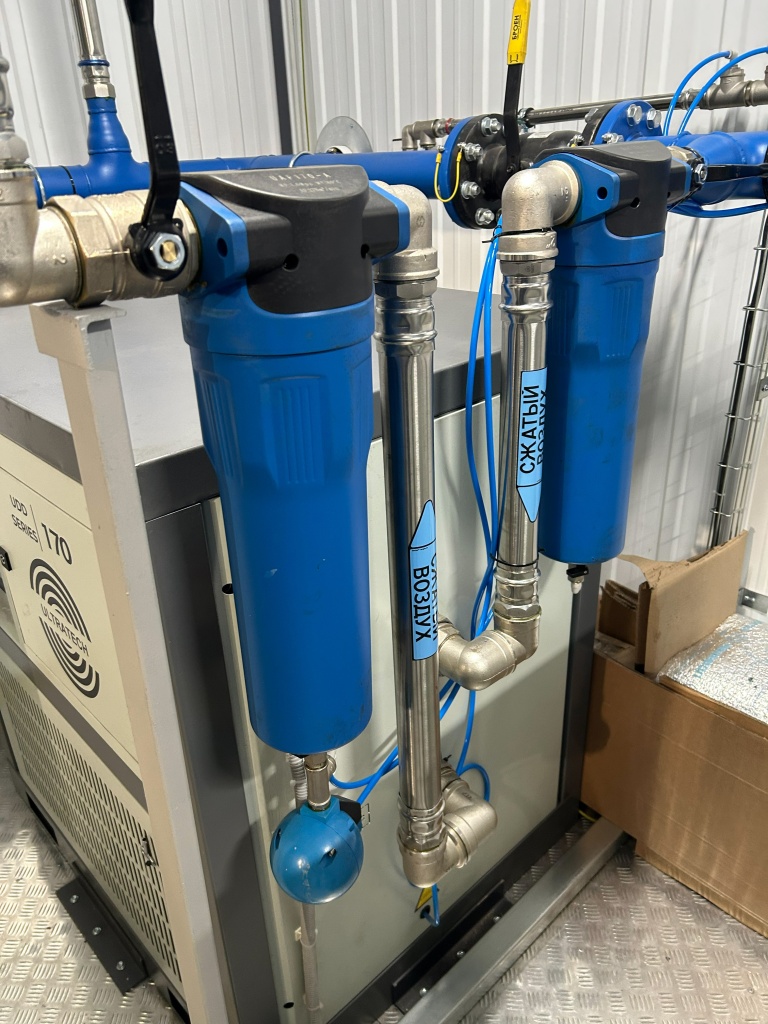

Зимняя эксплуатация: как защитить конденсатоотводчики от замерзания
В регионах с холодными зимами конденсатоотводчики, установленные на улице или в неотапливаемых помещениях, нуждаются в защите от замерзания.
• Используйте конденсатоотводчики со встроенным подогревом (греющий кабель внутри корпуса)
• Устанавливайте дренажи в утепленные боксы или отапливаемые помещения
• Регулярно проверяйте работу дренажей при отрицательных температурах
• Для улицы выбирайте модели с рабочим диапазоном до -40°C
- CDS-200T — электронный конденсатоотводчик с термостатом и греющим кабелем
- CDS-400T — для систем с высоким объемом конденсата, уличное исполнение
Резюме от экспертов «Дилекс»
• Вода в пневмосистеме — основная причина коррозии, смыва смазки и брака продукции. Ее нужно удалять обязательно.
• Электронные конденсатоотводчики CDS — оптимальный выбор для автоматизированных систем. Они экономят сжатый воздух и не требуют постоянного контроля.
• Механические (поплавковые) CDM — подходят для чистых систем без масла и больших объемов конденсата.
• Таймерные CDT — бюджетное решение, компактны, работают при давлении до 40 бар.
• Для улицы и холодов — выбирайте модели с подогревом или устанавливайте дренажи в отапливаемом помещении.
• Установка — конденсатоотводчики должны быть во всех точках скопления воды: ресивер, осушитель, фильтры, нижние точки магистрали.
