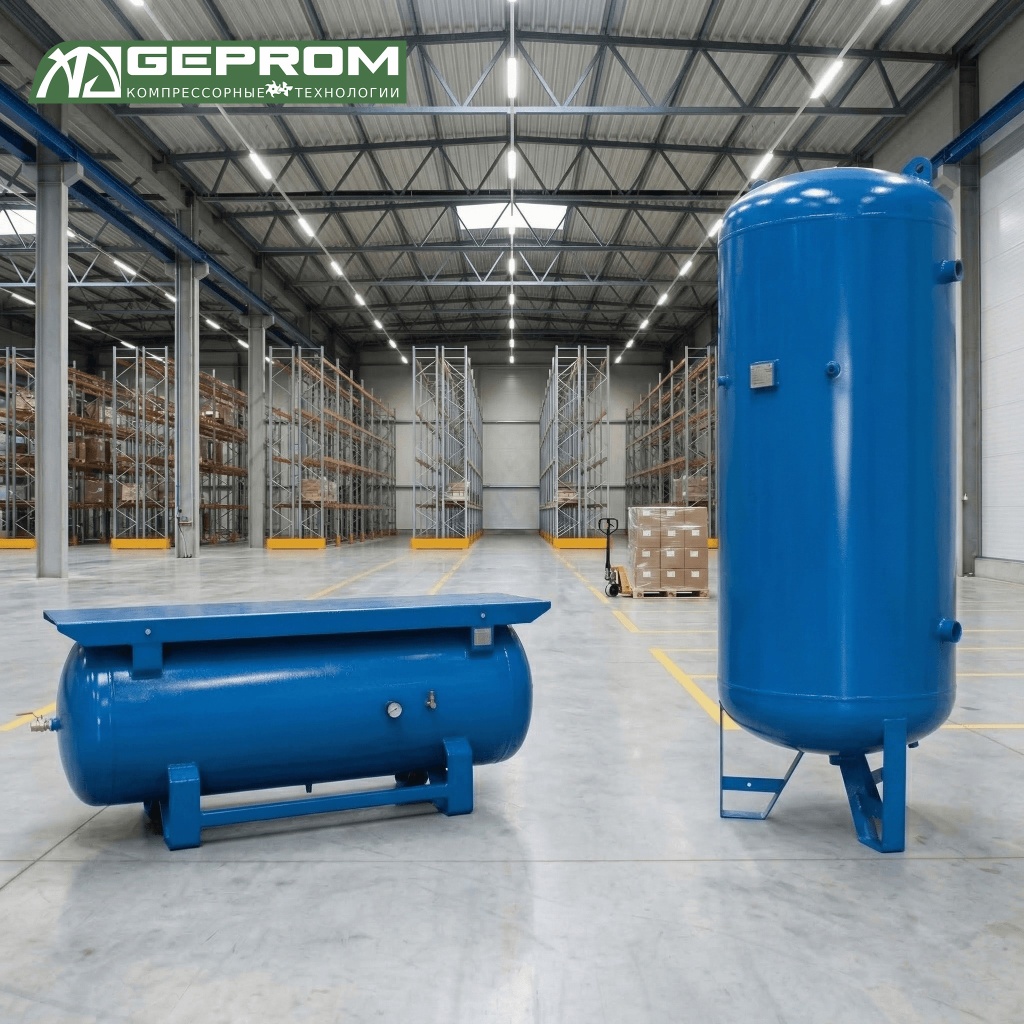

Горизонтальный или вертикальный ресивер: как правильно выбрать накопитель для системы сжатого воздуха
При проектировании пневматической системы или компрессорной станции выбор ресивера (воздухосборника) так же важен, как и выбор самого компрессора. От того, какой тип емкости вы установите — горизонтальный или вертикальный — зависит не только удобство монтажа, но и эффективность работы всей системы, а также занимаемая площадь.
Компания «Дилекс», как поставщик надежного компрессорного оборудования, предлагает широкий ассортимент ресиверов GEPROM. В этой статье мы разберем ключевые критерии выбора между горизонтальной и вертикальной конфигурацией, чтобы вы могли принять верное решение.
Когда выбрать горизонтальный ресивер?
Горизонтальные воздухосборники — это классическое решение для организации компактной компрессорной станции «все в одном». Их главная особенность заключается в возможности максимально эффективно использовать пространство над емкостью.
✅ Нужна монтажная площадка сверху. Это самый частый сценарий использования горизонтальных моделей. На прочную крышку ресивера можно установить винтовой компрессор, осушитель воздуха и блок фильтров. Это позволяет сэкономить до 60% площади помещения и упрощает обвязку оборудования.
✅ Вы работаете в стандартных условиях. Горизонтальные модели идеально подходят для большинства промышленных задач при давлении в системе от 10 до 20 бар.
Линейка горизонтальных ресиверов GEPROM:
- РГ-500-10 — объем 500 литров, давление 10 бар
- РГ-500-16 — объем 500 литров, давление 16 бар
- РГ-490-20 — объем 490 литров, давление 20 бар
Когда выбрать вертикальный ресивер?
Вертикальные ресиверы занимают меньше полезной площади (их «пятно» контакта с полом значительно меньше), что делает их фаворитами в условиях стесненных производственных помещений. Кроме того, вертикальная конструкция способствует лучшему отводу конденсата.
✅ Критична площадь пола. При одинаковом полезном объеме вертикальный ресивер оставляет больше свободного места для проходов или размещения другого оборудования.
✅ Вам нужен широкий диапазон рабочих параметров. Вертикальные модели технически более гибки. Они выпускаются в гораздо более широкой линейке, что позволяет подобрать емкость под нестандартные задачи — от 10 до 40 бар, от 240 до 900 литров.
Линейка вертикальных ресиверов GEPROM:
- РВ-500-10 (500 л, 10 бар)
- РВ-500-16 (500 л, 16 бар)
- РВ-900-10 (900 л, 10 бар)
- РВ-900-11 (900 л, 11 бар)
- РВ-240-40 (240 л, 40 бар) — модель для систем высокого давления
Особые условия эксплуатации: работа на улице и в холоде
При выборе ресивера важно учитывать климатические условия. Если оборудование будет размещаться на открытой площадке или в неотапливаемом цеху, стандартные конструкционные стали могут быть не пригодны.
Для эксплуатации при низких температурах (до -40°С) компания «Дилекс» рекомендует обратить внимание на специальные версии ресиверов GEPROM, выполненные из стали 09Г2С. Эта низколегированная сталь устойчива к хрупкому разрушению на морозе.

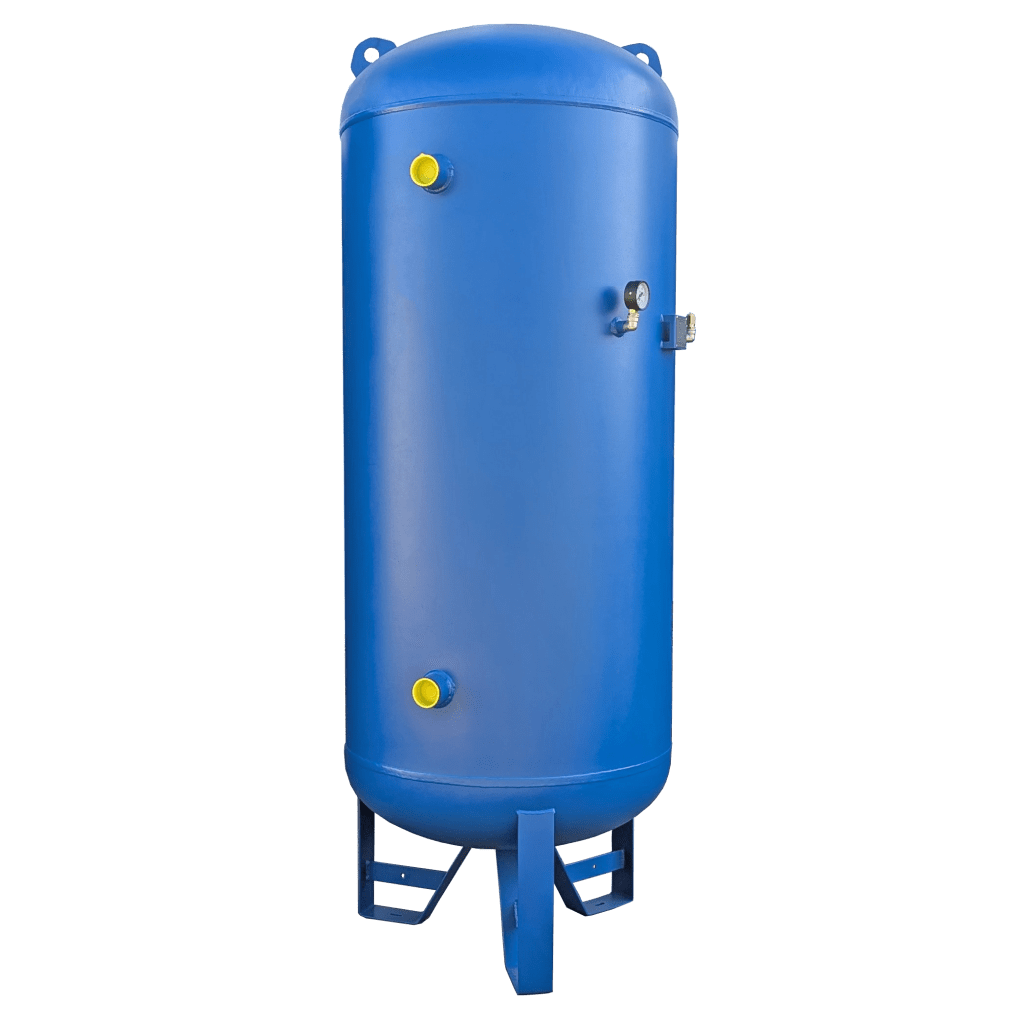

• РВ-900-10 (исполнение из стали 09Г2С)
• РВ-900-11 (исполнение из стали 09Г2С)
Эти вертикальные ресиверы объемом 900 литров станут оптимальным решением для организации наружной компрессорной станции в регионах с суровыми зимами.
Сравнительная таблица: горизонтальный vs вертикальный
| Характеристика | Горизонтальный ресивер | Вертикальный ресивер |
|---|---|---|
| Занимаемая площадь | Больше | Меньше |
| Монтаж оборудования | Есть площадка для установки компрессора и осушителя сверху | Требуется отдельная рама или размещение рядом |
| Диапазон давления | Преимущественно 10–20 бар | От 10 до 40 бар |
| Объемы | Стандартные (до 500 л) | Расширенные (до 900 л и выше) |
| Уличное исполнение | Доступно под заказ | Готовые решения (09Г2С) для объема 900 л |
Резюме от экспертов «Дилекс»
• Горизонтальный ресивер — выбирайте, если нужна монтажная площадка сверху для компрессора и осушителя, а давление в системе не превышает 20 бар.
• Вертикальный ресивер — идеален при ограниченной площади пола, для высокого давления (до 40 бар) и больших объемов (до 900 л).
• Для эксплуатации на улице — обратите внимание на модели из стали 09Г2С, работающие до -40°С (РВ-900-10 и РВ-900-11).
